使用 OpenResty XRay 快速透视和解决您的软件问题

本教程中，我们将展示如何自动分析没有调试符号的 OpenResty 和 Nginx 应用。即使在所有调试信息缺失的情况下，它也能通过机器学习算法自动对可执行文件进行分析，重建调试符号，并通过动态追踪进行深入和全面的分析。OpenResty XRay 拥有从被 strip 过的可执行文件中生成调试符号的超能力，因此即使缺失调试符号，也能获得 C 函数和 Lua 函数的源文件、源码行相关信息。

问题：应用缺失调试符号

用 ps 查看目标进程，确认可执行文件路径（示例为用户自己用源代码编译的 OpenResty）。

ps 查看进程与可执行路径

对主程序执行 file：输出表明二进制已被 strip，没有任何调试符号或符号表。也找不到该程序对应的调试符号安装包。

主程序 file 输出：已 strip

对进程加载的 LuaJIT 动态链接库同样执行 file，可见 LuaJIT 文件的调试符号也是缺失的。

LuaJIT 库 file 输出

自动分析与重建调试符号

在浏览器打开 OpenResty XRay 控制台，进入 Guided Analysis，按向导选择要分析的问题类型、目标应用与 worker 进程，语言级别保持 Lua 与 C/C++ 同时选中后开始分析。控制台入口与向导页如下（具体选项组合见视频）。

Guided Analysis 向导

分析开始后，XRay 会检测缺失的调试符号并 自动发起符号重建；重建完成后，会像平常一样并行运行各类分析器。

符号重建任务进行中

结束采样后，界面会生成汇总报告；下文只摘 CPU 与内存两处读法。

分析完成后的报告入口

CPU：火焰图与 Lua 热路径

在报告的 CPU 部分，可先展开 Lua 热点，再从关联的 C 侧火焰图查看函数名；在已重建符号的前提下，火焰图能细化到 C 源文件名与行号。

C 火焰图中的源文件与行号

C 火焰图中的源文件与行号

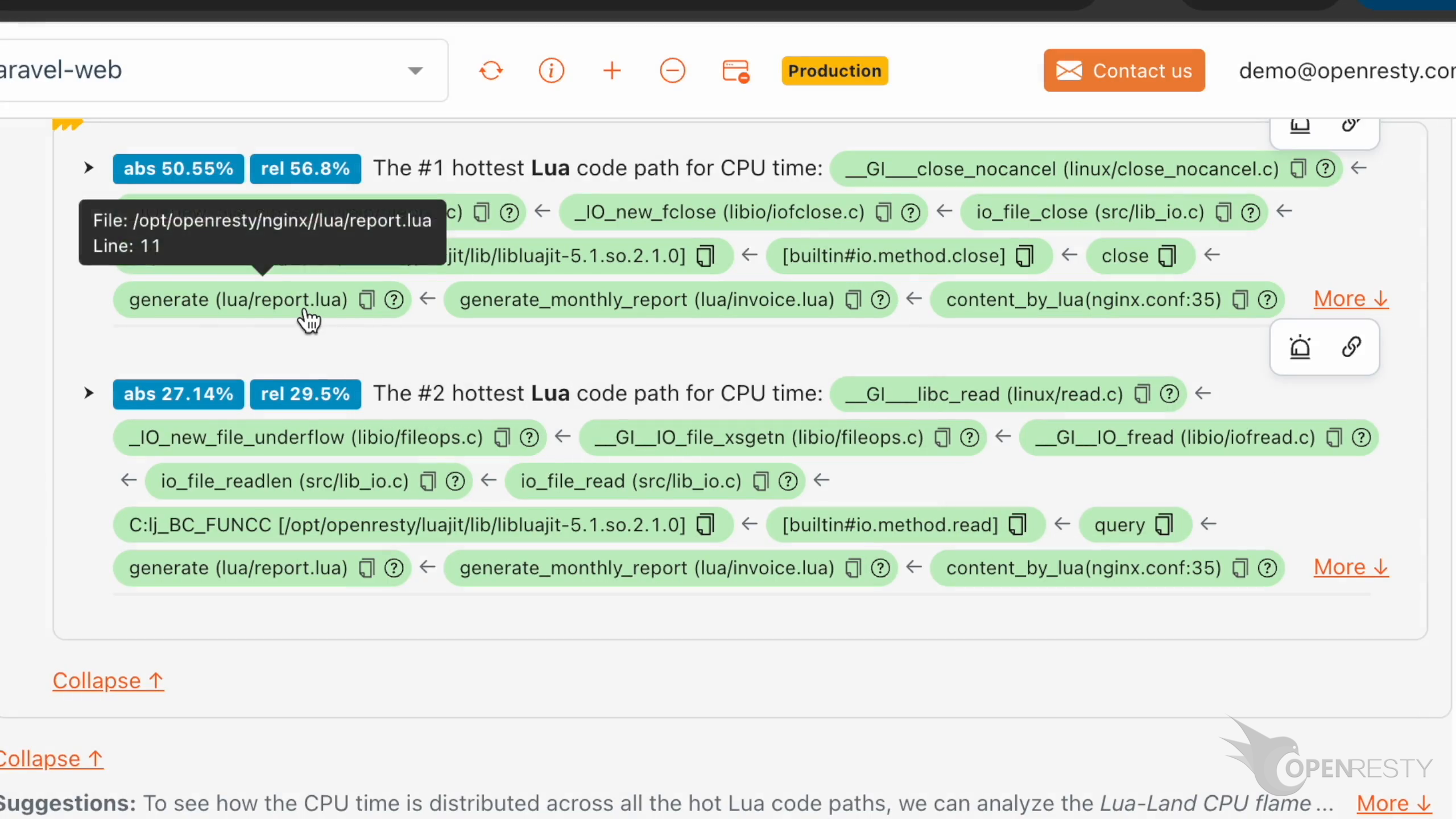

Lua 侧会给出占用 CPU 最多的调用路径：本例中 close 函数被 generate 函数调用。generate 是一个 Lua 函数，被定义在 Lua 源文件 lua/report.lua 中。lua/invoice.lua 文件中定义的 generate_monthly_report 调用了前面那个 generate 函数。

Lua 热路径与源文件定位

将鼠标悬停在报告中的 generate 节点上，提示里会给出 完整源路径与行号（如第 11 行）；用编辑器打开对应文件即可对照业务逻辑（本例中 generate 涉及查库与生成报告）。

Lua 热路径与源文件定位

在源码中对照报告给出的行号

在源码中对照报告给出的行号

内存：GC 引用路径一览

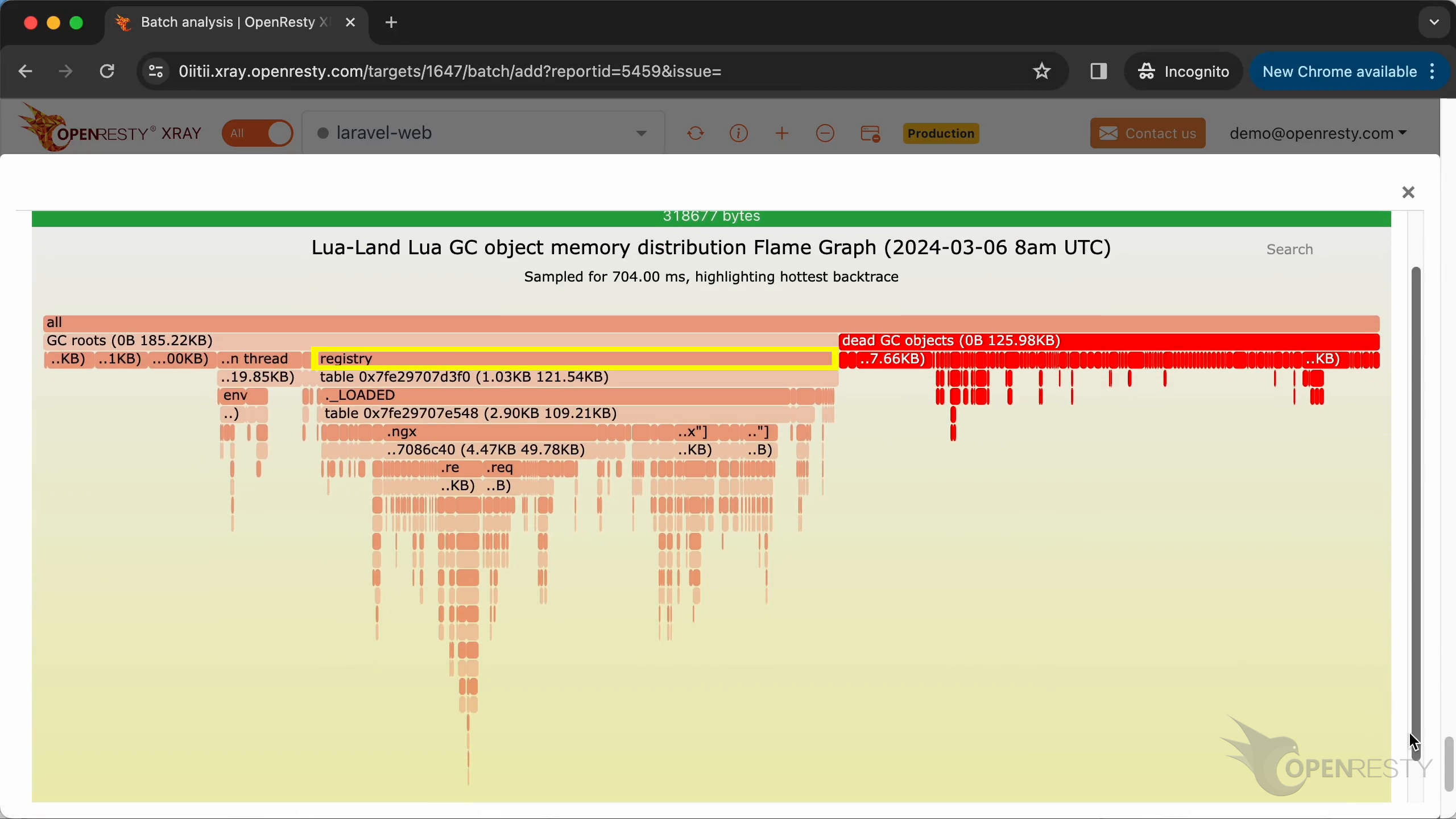

在内存相关小节中，Lua 层 GC 对象引用路径中，很大一部分的内存被 LuaJIT 垃圾收集器尚未释放的死亡 Lua 对象占用。

Lua GC 引用路径与已加载模块

放大 registry -> ._LOADED 等路径后，可以看到在这条数据引用路径下，table 是当前 Lua 应用已加载的所有 Lua 模块的数据结构。显然，这些加载的 Lua 模块也占了很多的内存。

Lua GC 引用路径与已加载模块

Lua GC 引用路径与已加载模块

通过 OpenResty XRay 产品提升您应用的性能

全自动分析与报告

除单次 Guided Analysis 外，XRay 也可对在线进程持续产出洞察。切换到 Insights 即可按日、按周查看自动报告，适合长期观察；交互式向导更适合开发与演示场景。

Insights 中的周期报告
